接地模块

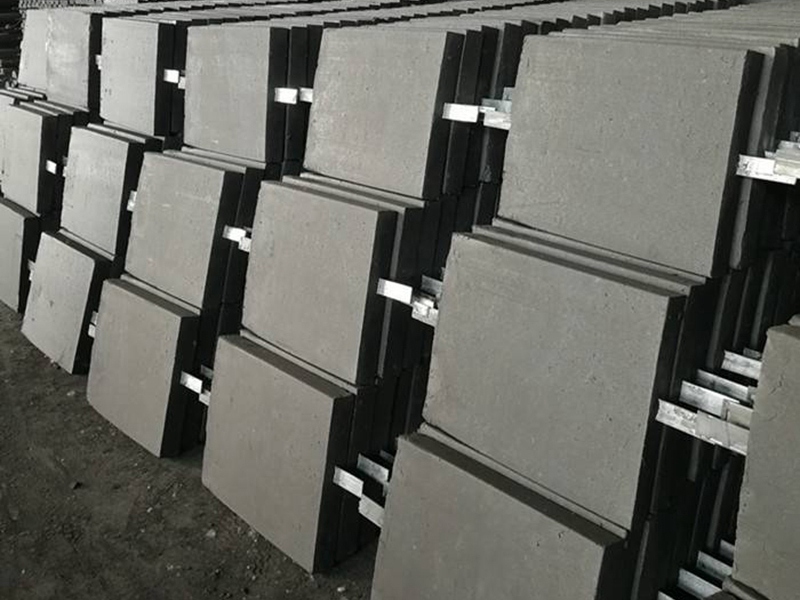

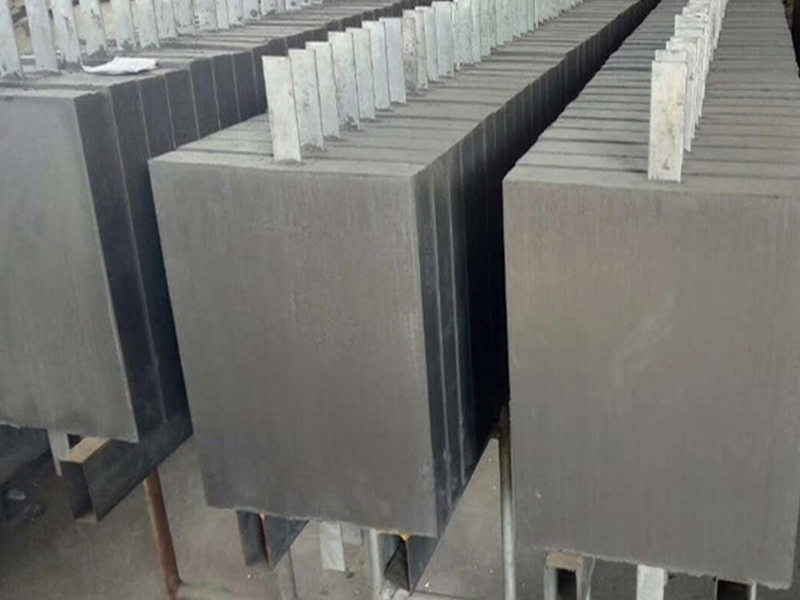

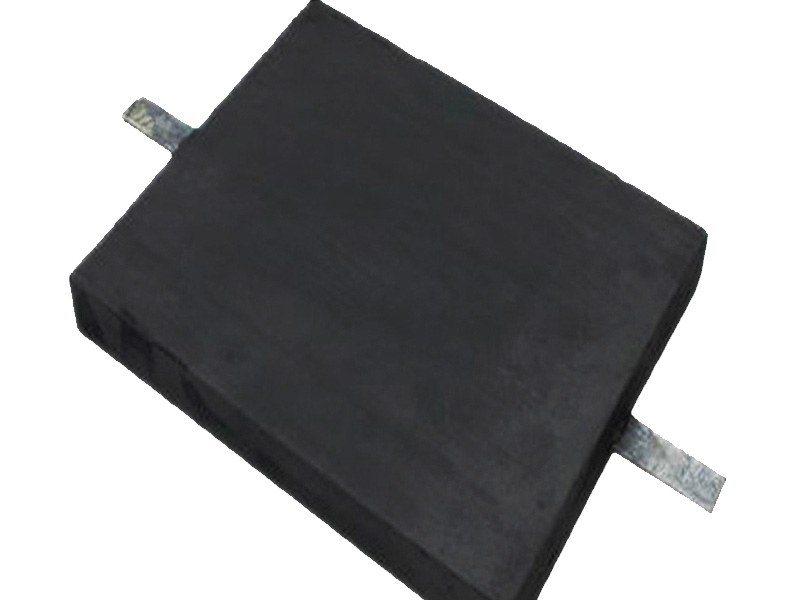

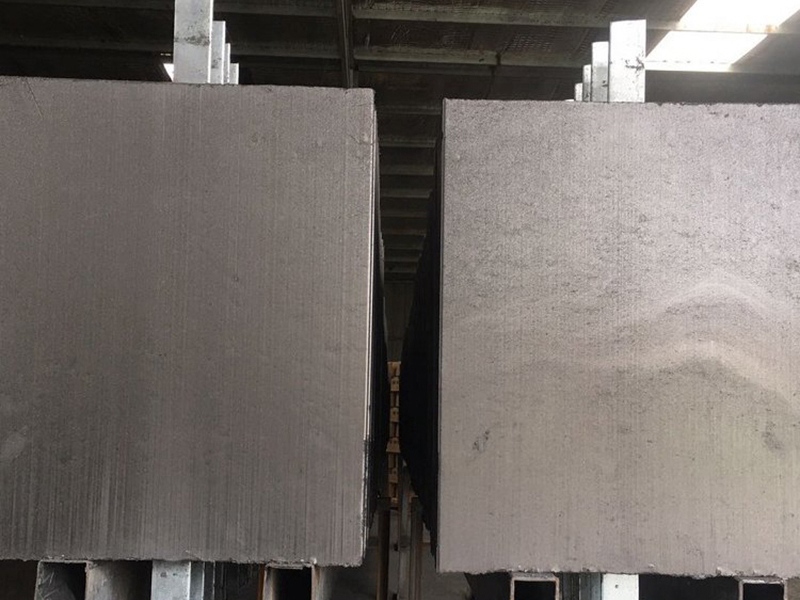

方形接地降阻模块

  • 产品类别:接地模块
  • 发布时间:2023-07-03
  • 产品说明:简介:方形接地模块;尺寸有400*500*60,在防雷工程中为常用,它是一种以非金属材料为主体的接地体,它有导电性、稳定性较好的非金属矿物质和金属电极组成.可应用各个领域的的工作接地、保护接地、抗干扰接地、防雷接地和接地设施中,起到降低接地电阻的效果,并可保证接地效果长期稳定.工作原理和作用:地网的接地电阻主要由接地体...
  • 简介:

    方形接地模块;尺寸有400*500*60,在防雷工程中为常用,它是一种以非金属材料为主体的接地体,它有导电性、稳定性较好的非金属矿物质和金属电极组成.可应用各个领域的的工作接地、保护接地、抗干扰接地、防雷接地和接地设施中,起到降低接地电阻的效果,并可保证接地效果长期稳定.

    工作原理和作用:

     地网的接地电阻主要由接地体及其连接材料的自身电阻、接地体与周围土壤的接触电阻以及入地电流在土壤中的扩散电阻构成,其中接地体与土壤的接触电阻和入地电流在土壤中的扩散电流是接地电阻的主要部分,占接地电阻的98%以上.

     方型接地降阻模块以导电性、稳定性非常好的金属材料为主体,以表面经抗腐蚀处理的金属材料作骨架,通过设备挤压成型.



    优点:

    1.稳定的超低电阻:CD-M- P418高导接地模块是具有活性的碱性材质,在有足够的水分涵养下,遇热能量会加速二次水化反应进行,进而会增加密度、抗压强度。试验证明可知:(A.用 1.0KA冲击电流8/20μs耐受次数是5次,其电阻率均降低5-8%;B.用10A工频电流耐受次数5次,其电阻率降低8%);高导接地模块满足强大 工频和浪涌电流的冲击,同时不受季节气候等因数的影响;CD-M-P418高导接地模块分别比传统式金属和普通接地体约增加分别为30%和50%左右的降 阻效果。

    2.的表面积:CD-M-P418 高导接地模块是通过数学积分设计原理;在满足人性化的体积、重量和导电率等情况下,使表面积达到:产品上下面各有波浪花纹(18条波浪);四周褶皱花 纹(每边18条褶皱纹路);由接地经验公式计算可知:在深度和土壤电阻率一定的情况下,表面积的大小是接地电阻为重要的技术指标;表面积越大降阻效果成 非线性增长。

    3.极强的土壤亲和性:CD-M-P418高导接地模块采用天然的矿物材料及特殊工艺设计而成;在本体埋设后释放电解质及接触土壤离子化,同时具有足够的释放电流面积,大大减少本体与土壤层间接触电阻;从而使得与土壤间的亲和性加强。

    4. 强大的抗折压强度:CD-M-P418高导接地模块抗压强度可达到20MPa(203kg/cm2,2000psi)以上,具抗挤压性及抗折断性,确保在运输、施工及埋地后应力的长期作用等过程中的完整性,进而发挥高效和稳定的接地保护功能。

    5.超长的使用寿命: CD-M-P418性高导接地模块是由天然矿物复合材料和活络式连接的304不锈钢端子高压冷凝而成;由于本体为天然矿物基质适合在任何地质环境下使用;避免了氧化、碳化,风化等情况;同时无腐蚀、无害、无污染。

    6. 方便安全的运输:CD-M-P418高导接地模块产品体积小、重量轻及人性化包装(外包装采用新型的EPE+PE)等,由于采用专业机械的高压冷凝制成工 艺及采用新型的减震收缩包装,彻底解决在长途运输与物流中转搬运中的运输费用高、易损坏等情 况。

    7.丰厚的经济效益:一次投资,收益。CD-M-P418高导接地模块性价比很高,与同效果铜比较约是铜价格的15-20%;同时还具有体积小、重量轻、安装方便开挖面积小等特点,大大提高现场施工人员效



    施工方法:

    1、埋置深度不小于0.8米.

    2、模块间距离不小于5米.

    3、模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连线宽度的2倍.

    4、应在焊接处清除焊渣,涂上防腐导电漆或沥青漆.

    5、回填土时应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻.                  方型接地降阻模块主要应用范围

        [1] 发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接     地和防雷接地.

        [2] 贵重仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地.

        [3] 各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地.

        [4] 石油输送管道及油气罐,易燃易爆物质仓库防雷接地.


    接地电阻(Ω)土壤电阻率(Ω.m)10Ω5Ω4Ω2Ω1Ω

    100Ω.m2块4块5块9块18块

    200Ω.m4块7块9块18块35块

    300Ω.m6块11块14块27块53块

    400Ω.m7块14块18块35块70块

    500Ω.m9块18块22块44块88块

    600Ω.m11块21块27块53块105块

    700Ω.m13块25块3l块62块123块

    800Ω.m14块28块35块70块140块

    900Ω.m16块32块40块79块158块

    1000Ω.m18块35块44块88块175块
